Алюминий марки АМГ6
Алюминий марки АМГ6 — это сплав с самой высокой прочностью в магниевой группе. В отожженном состоянии лист обладает высокой пластичностью и долговечностью при температурах до 150°C.
Сплав АМГ6 обладает более высокой коррозионной стойкостью. В отожженном состоянии отсутствует тенденция к растрескиванию и кристаллической коррозии основного материала и коррозии сварного шва. Склонность к отрыву от коррозии соответствует 3 баллам (ГОСТ 9018-74). В покрытом состоянии склонность к коррозии отслаиванием возрастает до 4-5 баллов.
Технический и эксплуатационный нагрев не вызывает снижения стойкости основного отожженного материала к коррозионному растрескиванию, но наблюдается тенденция к межкристаллитной коррозии. Коррозионная стойкость сварных соединений близка к коррозионной стойкости подложки. Технический и эксплуатационный нагрев паяных соединений приводит к появлению тенденции к коррозионному растрескиванию и коррозии между кристаллами.
Период нагрева паяных соединений должен быть ограничен при 70°C — до -3000 часов, при 100°C — до -100 часов и при 120°C — до -50 часов. Отжиг сварных деталей при температуре 310-335°C с воздушным охлаждением (в течение 40-60 минут) устраняет склонность к коррозионному растрескиванию и снижает склонность к межкристаллитной коррозии после нагрева. Защита от коррозии осуществляется путем анодирования, химического и лакокрасочного покрытия в зависимости от назначения детали.
Сплав хорошо сваривается аргонно-дуговой сваркой с добавкой к сплаву АМГ6 и точечной сваркой. Пластичность припоя высокая. Сварные швы, изготовленные из сплава АМГ6, можно редактировать, прокатывая по зоне, близкой к шву (5-8 мм от края расплавленного материала), или выпрямляя вручную толщиной до 4 мм. Сварные швы толщиной более 4 мм должны быть подогнаны под пресс. Во всех случаях необходимо тщательно визуально осмотреть соответствующий участок на предмет отсутствия трещин.
Алюминиевый сплав АМГ6 используется для изготовления наиболее востребованного сортамента цветного проката: пруток; лист, в том числе с перфорированной поверхностью; круг; труба.
Химический состав

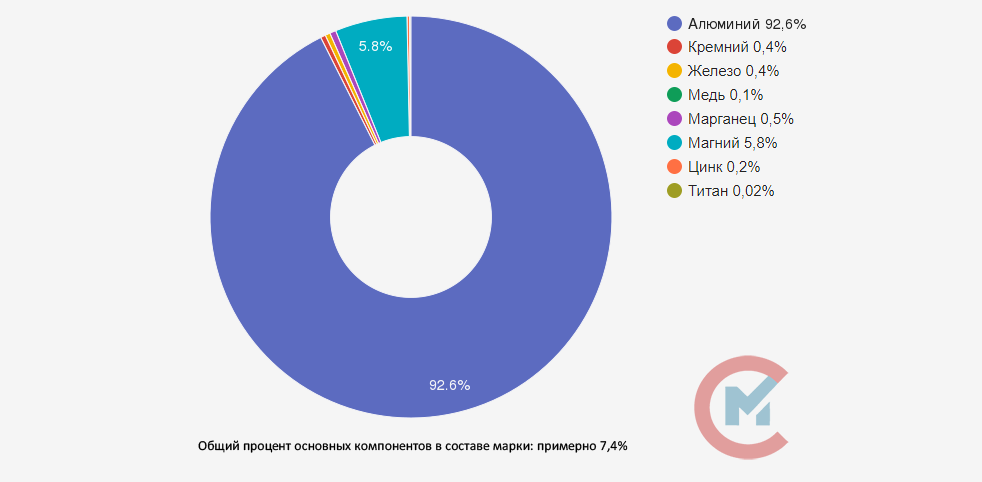

В соответствии с ГОСТ 4784-97 процентное содержание химических элементов в АМГ6:
- Алюминий (Al) 91,1-93%
- Кремний (Si) до 0,4%
- Магний (Mg) 5,8-6,8%
- Железо (Fe) до 0,4%
- Медь (Cu) до 0,1%
- Марганец (Mn) 0,5-0,8%
- Титан (Ti) 0,02-0,1%
- Бериллий (Be) 0,0002-0,005%
- Цинк (Zn) до 0,2%
Прочие примеси до 0,1%.
Расшифровка
Буквы АМГ обозначают сплав алюминия и магния, цифра 6 представляет приблизительное содержание магния в сплаве.
Скачать ГОСТ
ГОСТ 4784-2019
Наименование товара |
Краткое описание |
| Алюминиевый лист АМГ6 | Алюминиевый лист марки АМГ6 - прямоугольное изделие изготавливаемое путем холодной или горячей деформации. |
| Алюминиевая плита АМГ6 | Алюминиевая плита марки АМГ6 - прямоугольное изделие с толщиной, которая варьируется в диапазоне от 10 до 100 миллиметров. |
