Ст 12Х18Н10Т: марка, расшифровка стали, характеристики, аналоги
- 12Х18Н10Т расшифровка стали
- Скачать ГОСТ 5632-2014
- Сталь 12Х18Н10Т характеристики
- Сталь 12Х18Н10Т — аналоги
- Сталь 12Х18Н10Т — применение, сортамент и нормативные документы
Нержавеющая сталь 12Х18Н10Т — это коррозионно-стойкая сталь аустенитного класса, легированная хромом, никелем и стабилизированная титаном. Относится к высоколегированным сталям.
12Х18Н10Т расшифровка стали

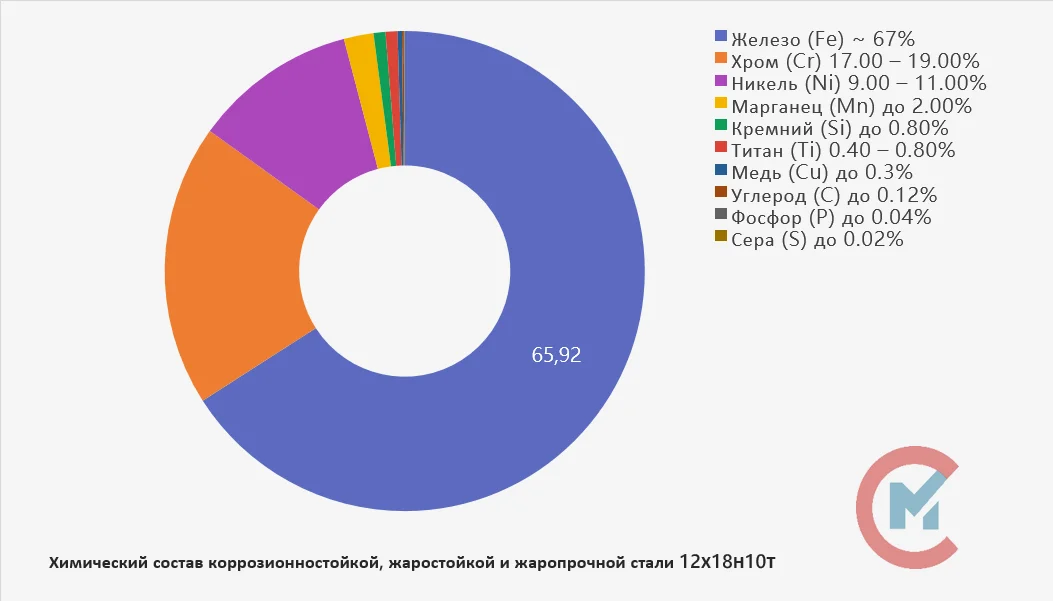

Марка стали 12Х18Н10Т расшифровывается следующим образом: 12 — это содержание углерода порядка 0,12%, Х18 — это около 18% хрома, Н10 — 10% никеля, Т — наличие титана. Полный состав стали 12Х18Н10Т в процентах приведен в таблице:
| C | Si | Mn | Ni | S | P | Cr | Cu | Ti | Fe |
| до 0.12 | до 0.8 | до 2 | 9 – 11 | до 0.02 | до 0.035 | 17 - 19 | до 0.3 | до 0.8 | ~ 67% |
Состав стали регламентирован ГОСТ 5632-2014: Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки.
Скачать ГОСТ 5632-2014
Сталь 12Х18Н10Т характеристики
Ниже приведены механические свойства стали при температуре 20°C, после закалки 1050–1100°C:
- временное сопротивление (σв) — 510–550 МПа;
- предел текучести (σт) — 196–225 МПа;
- относительное удлинение (δ5) — 35–40%;
- твердость по Бринеллю (HB) — до 179 МПа;
- рабочий диапазон температур — от -196°C до +600°C;
- удельный вес стали (плотность) — 7,85–7,90 г/см³.
Сварка стали 12Х18Н10Т выполняется без ограничений. Благодаря стабилизации титаном, сталь не склонна к межкристаллитной коррозии. Для изделий с толщиной стенки более 6 мм рекомендуется закалка после сварки.
Сталь 12Х18Н10Т — аналоги
Сталь имеет точные или очень близкие по составу аналоги по международным стандартам:
| Страна / Стандарт | Марка стали-аналога |
| США (AISI) | 321 (наиболее близкий), частично 304 и 316 |
| Германия (DIN) | 1.4541 (X6CrNiTi18-10) |
| Европа (EN) | X6CrNiTi18-10 |
| Япония (JIS) | SUS 321 |
| Китай (GB) | 0Cr18Ni10Ti, 1Cr18Ni9Ti |
При выборе сталь 12Х18Н10Т AISI заменяется на AISI 321 — это полный химический и механический аналог.
Сталь 12Х18Н10Т — применение, сортамент и нормативные документы
Благодаря коррозионной стойкости и жаропрочности сталь закрывает задачи многих отраслей: нефтехимической, пищевой промышленности, машиностроения, приборостроения, энергетики, медицины, строительства. Исходя из запросов наших клиентов, мы выделили самые ходовые виды проката из стали 12Х18Н10Т:
